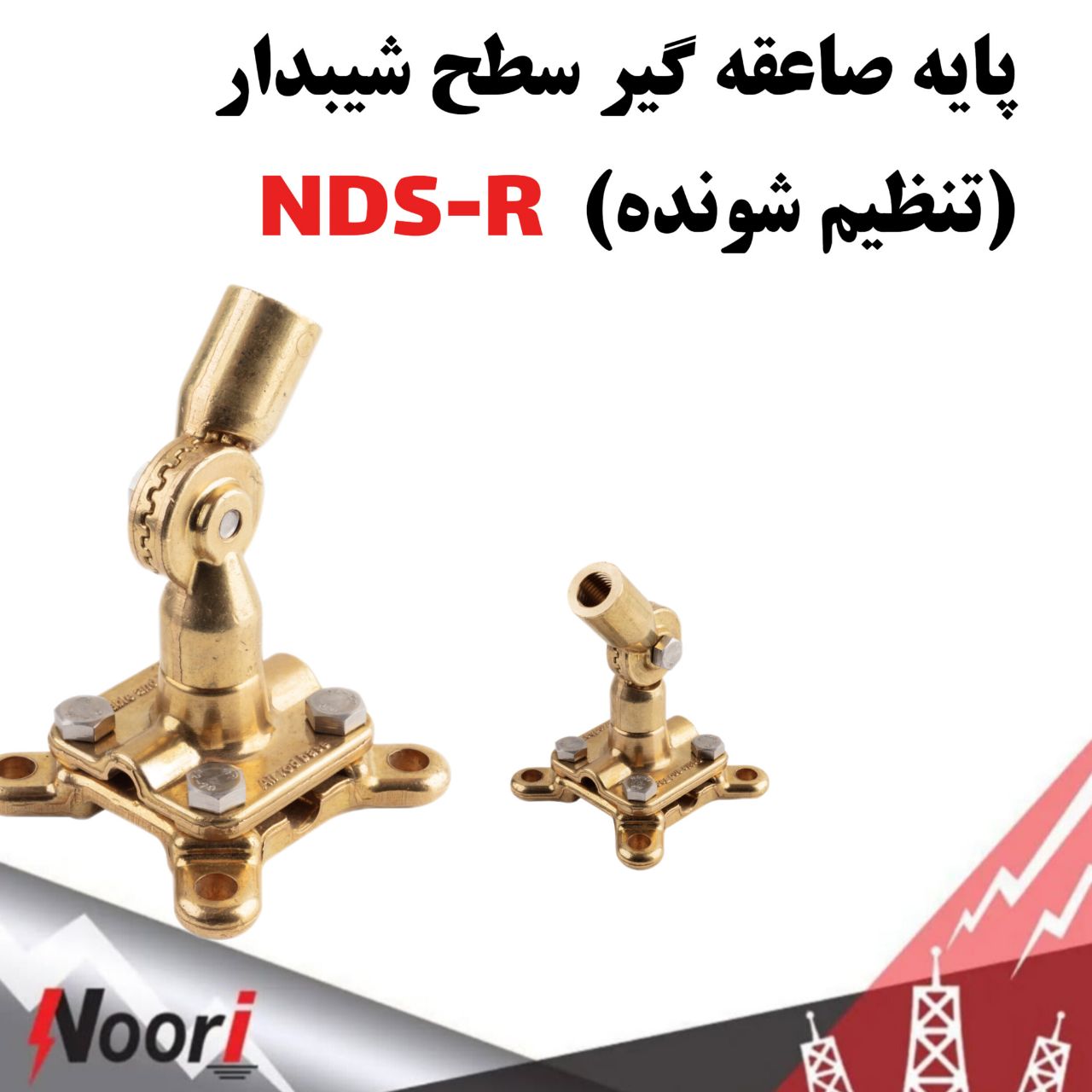

پایه صاعقه گیر سطح شیبدار(تنظیم شونده) NDS-R

  • ارسال توسط author-avatar
03 نوامبر

پایه صاعقه گیر سطح شیبدار(تنظیم شونده) NDS-R

توضیح محصول

جنس پایه صاعقه گیر سطح شیبدار از آلیاژ مس با هدایت الکتریکی و استحکام بالا مطابق با استاندارد BSEN1982 می باشد که به روش فورج تولید می شود.

در روش فورج به علت ایجاد نیروی کوبشی، ساختار یکنواخت و همسو تولید شده که باعث افزایش استحکام در قطعه تولید

شده می گردد.



ضخامت یک میلیمتر قطعه تولید شده به روش فورج برابر با 2.5 میلیمتر قطعه تولید شده به روش ریخته گری می باشد.

مزایای پایه صاعقه گیرسطح شیبدار NDS-R

1- مناسب برای هر درجه شیب می باشد و قابلیت تنظیم دارد.

2- بدلیل بسته شدن دقیق سیم و تسمه زیر میله صاعقه گیر در جایی که نیاز به عبور سیم یا تسمه به صورت چهارراهی است

، این قطعه کاملا کارایی مفید دارد.

مشخصات فنی

۱- سختی پایه برابر با ۱۰۲ برینل می باشد.

۲- مقاومت الکتریکی: مطابق استاندارد BSEN1982 معیار سنجش حداکثر 8-^10*9.00 اهم متر می باشد که برای پایه صاعقه

گیر سطح شیبدار تولید شده به روش فورج این  عدد 8-^10*7.56 اهم متر می باشد.

۳- هدایت الکتریکی، مطابق استاندارد BSEN1982 معیار سنجش حداقل(7^10*1.11) s/m می باشد، که برای پایه صاعقه

سطح شیبدار تولید شده به روش فورج این عدد(7^10*1.32)s/m می باشد.

مطابق استاندارد BSEN1982 معیار هدایت الکتریکی پایه صاعقه گیر سطح شیبدار تولید شده به روش فورج حداقل(۱۹.۱) می

باشد که پایه صاعقه کیر (۲۲/۸٪) IACS  می باشد.

مشخصات کاربردی:

*  برای استفاده در هر درجه شیب سطوح شیبدار مناسب است

*  و چهارراه سیم و تسمه

* ⁠اتصال  تک راه و‌چهارراه سیم 70

*دو ⁠اتصال تک راه و چهارراه سیم50

* ⁠ تک راه سیم 95

* ⁠اتصال تک راه و‌چهارراه تسمه

سایر توضیحات

پایه صاعقه گیر سطح شیبدار(تنظیم شونده) NDS-R
نسل جدید اتصالات ایمن در سیستم های صاعقه گیر

در سیستم‌های حفاظت از صاعقه، هر جزء نقشی حیاتی در تضمین ایمنی و عملکرد صحیح دارد. پایه صاعقه‌گیر سطح

شیبدار NDS‑R از جمله قطعات کلیدی است که در طراحی و اجرای سیستم‌های حفاظت الکتریکی به‌ویژه در سازه‌ها و
بام‌های غیرمسطح کاربرد گسترده دارد.
این قطعه توسط شرکت پژوهش آذرخش نوری، یکی از تولیدکنندگان پیشرو تجهیزات ارت و صاعقه‌گیر در ایران، با بهره‌گیری از
فناوری فورج (Forging) و با رعایت دقیق استاندارد بین‌المللی BS EN 1982 ساخته شده است.

اهمیت استفاده از پایه‌های استاندارد در سیستم صاعقه‌گیر

در ساخت سیستم صاعقه‌گیر، اتصالات بین اجزا اهمیت بالایی دارند. این اتصالات هستند که مسیر عبور جریان الکتریکی ناشی از صاعقه را از میله گیرنده تا زمین ایمن و بدون وقفه نگه می‌دارند.
هر ناپیوستگی یا افت هدایت در این مسیر می‌تواند خطر سوختگی سطح، ذوب شدن قطعه یا حتی از کار افتادن کل سیستم را به دنبال داشته باشد.
به همین دلیل، انتخاب پایه صاعقه‌گیر با متریال هدایت بالا و استحکام مکانیکی زیاد اهمیت دوچندان دارد.
در همین راستا، مدلNDS‑R پژوهش آذرخش نوری طراحی شده تا هم استانداردهای فنی و هم نیازهای اجرایی را در
سطوح شیبدار برآورده کند.

ویژگی‌های فنی پایه صاعقه‌گیر سطح شیبدار NDS‑R

1. جنس و ساختار:
این پایه از آلیاژ مسی با مقاومت الکتریکی پایین و استحکام بالا تولید می‌شود. فرآیند تولید آن به روش فورج است، نه ریخته‌گری. در روش فورج، فلز تحت نیروی فشاری (کوبشی) تغییر شکل می‌دهد که باعث هم‌جهتی ساختار مولکولی، افزایش چگالی و استحکام مکانیکی بالا می‌شود.
برای درک تفاوت، ضخامت یک میلی‌متر در قطعه فورج‌شده معادل ۲٫۵ میلی‌متر در قطعه ریخته‌گری‌شده از لحاظ مقاومت و دوام است — نشانه‌ای از کیفیت و چگالی بیشتر ساختار فلز.

2. هدایت و مقاومت الکتریکی:

طبق استاندارد BS EN 1982، معیار حداکثر مقاومت الکتریکی برای قطعات مسی برابر با \(9.00 × 10^{-8}\) اهم‌متر است، درحالی‌که مقدار اندازه‌گیری‌شده برای پایه NDS‑R برابر با \(7.56 × 10^{-8}\) اهم‌متر می‌باشد؛ یعنی هدایت الکتریکی این قطعه حدود ۱۹٪ بهتر از حداقل استاندارد است.
مقدار هدایت الکتریکی آن نیز برابر با \(1.32 × 10^{7}\) S/m بوده که معادل ۲۲٫۸٪ IACS است — عددی بسیار مطلوب در تجهیزات صنعتی ارتینگ و صاعقه‌گیر.

3. سختی مکانیکی:

سختی سطحی برابر با ۱۰۲ برینل (HB) نشان‌دهنده‌ی مقاومت بالا در برابر سایش و تغییر شکل مکانیکی است. این عدد برای سازه‌هایی که تحمل فشار و ضربه در محیط‌های بیرونی مهم است، پارامتر کلیدی محسوب می‌شود.

طراحی کاربردی برای سطوح شیبدار

مزیت اصلی پایه صاعقه‌گیر سطح شیبدار NDS‑R در قابلیت تنظیم زاویه و انطباق با هر درجه شیب است.
این ویژگی باعث می‌شود که در پروژه‌های صنعتی یا ساختمانی با سقف‌های شیبدار، تایل‌دار یا موج‌دار، نصب صاعقه‌گیر به سادگی و بدون نیاز به قطعات اضافی انجام شود.

این پایه قادر است سیم و تسمه‌ی اتصال زیر میله صاعقه‌گیر را به صورت دقیق و محکم فیکس کند و در محل‌هایی که نیاز به عبور چهارراهی یا اتصال چندگانه سیم و تسمه وجود دارد، بهترین عملکرد را ارائه دهد.

در واقع، این محصول ترکیبی از طراحی مکانیکی هوشمند، مقاومت الکتریکی کم، و دوام بالا در برابر شرایط محیطی است — سه ویژگی که هر نصاب یا مهندس برق صنعتی به دنبال آن است.

مشخصات فنی و اتصالات قابل پشتیبانی

– اتصال چهارراه سیم و تسمه
–  تک‌راه و چهارراه سیم 70
– اتصال تک‌راه و چهارراه سیم 50
–  تک‌راه سیم 95
– هردو تک‌راه و چهارراه تسمه‌های 3×20، 3×25، و 3×30
– مناسب برای هر درجه شیب سطح در بام یا سازه‌های فلزی
– مقاومت بالا در برابر اکسید شدن و خوردگی سطح

این تنوع در اتصال باعث می‌شود NDS‑R برای پروژه‌های مختلف از ساختمان‌های مسکونی مرتفع تا واحدهای صنعتی و نیروگاه‌ها مناسب باشد.

مقایسه روش تولید فورج و ریخته‌گری در قطعات صاعقه‌گیر

یکی از نقاط تمایز مهم در این محصول، استفاده از فناوری فورج است. در حالی که بسیاری از تولیدکنندگان برای کاهش هزینه‌ها از روش ریخته‌گری استفاده می‌کنند، شرکت پژوهش آذرخش نوری با انتخاب فورج، کیفیت را بر هزینه مقدم دانسته است.
در فورج، به‌علت وارد شدن فشار یکنواخت، تخلخل‌های داخلی فلز از بین می‌رود و مسیر جریان الکتریکی درون ساختار مس به‌صورت یکپارچه و هم‌راستا با سطح عبور جریان قرار می‌گیرد. این یعنی:
– کاهش افت ولتاژ
– رسانایی یکنواخت‌تر
– دوام بیشتر در برابر ضربه و خوردگی
به همین خاطر است که ضخامت معادل در قطعه فورج‌شده تقریباً ۲٫۵ برابر مقاوم‌تر از نمونه ریخته‌گری‌شده در شرایط مشابه ارزیابی می‌شود.

مزایای کلیدی محصول NDS‑R

✅ قابل استفاده در شیب‌های مختلف
✅ قابلیت تنظیم آسان و دقیق
✅ امکان عبور سیم و تسمه به صورت چهارراهی
✅ مقاومت الکتریکی پایین‌تر از محدوده استاندارد (به معنای هدایت بهتر)
✅ سختی مکانیکی بالا (۱۰۲ برینل)
✅ طراحی زیبا و مقاوم در برابر شرایط محیطی
✅ عمر مفید طولانی و بدون نیاز به نگهداری مستمر

نتیجه‌گیری: انتخاب هوشمند برای نصب‌های حرفه‌ای

اگر در پروژه‌ای نیاز به نصب میله صاعقه‌گیر روی سقف شیبدار دارید و می‌خواهید اتصالات ایمن، دقیق و مطابق با استانداردهای بین‌المللی داشته باشید، پایه صاعقه‌گیر سطح شیبدار NDS‑R گزینه‌ای بی‌رقیب است.
این محصول توسط پژوهش آذرخش نوری (Panoori) با بهره‌گیری از تجربه مهندسان داخلی و مواد اولیه باکیفیت طراحی و
تولید شده است. تا سال‌ها عملکرد مطمئن در سیستم‌های صاعقه‌گیر صنعتی و ساختمانی را تضمین کند.

🔗 برای اطلاعات بیشتر و مشاهده سایر تجهیزات صاعقه‌گیر و قطعات ارت  به سایت رسمی شرکت پژوهش آذرخش نوری ](https://panoori.com) مراجعه کنید.
